ベンカン機工が製造・販売を行っております「溶接式管継手」の〝解説シリーズ〝と題しまして、溶接式管継手に関するあらゆる情報をお届けしたいと思います。

第2回目は、「JIS規格」についてです。

「JIS規格」とは、日本工業規格の通称で、工業標準化法に基づき、日本工業標準調査会の答申を受けて、主務大臣が制定する工業標準であり、日本の国家標準の一つです。

JIS規格で定められている溶接式管継手の規格には、以下の6種類があります。

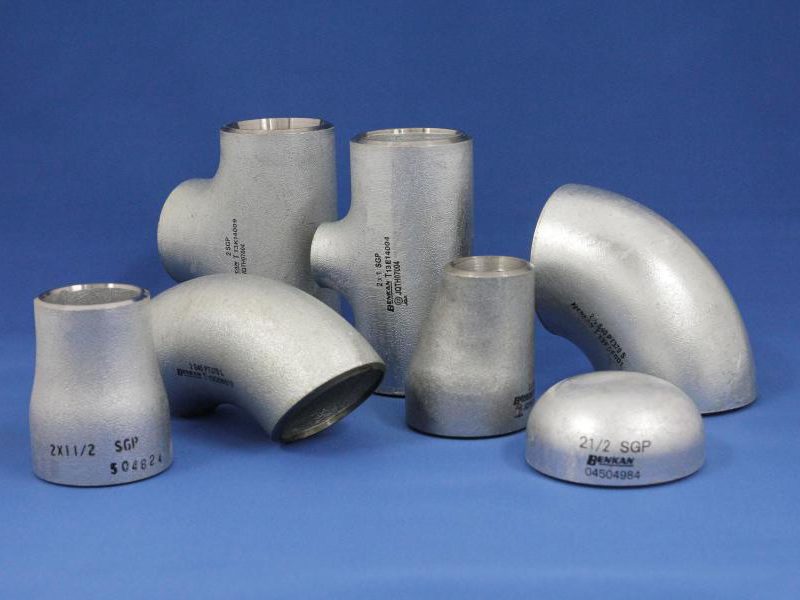

1.JIS B 2311 一般配管用鋼製突合せ溶接式管継手

使用圧力が比較的低い蒸気、水、油、ガス、空気などの一般配管に取り付ける鋼製の管継手。材質は、FSGP、PY400のみ。

炭素鋼(黒)_修正

2.JIS B 2312 配管用鋼製突合せ溶接式管継手

主として圧力配管、高圧配管、高温配管、合金鋼配管、ステンレス鋼配管、低温配管または加熱炉用配管に取り付けられる、鋼製及び合金鋼製の継目無管継手(シームレス)。

材質は、PT370、PT410、PS410、PT480、PA12、PA22、PA23、PA24、PA25、PA26、PL380、SUS304、SUS316Lなど。

IMG_3774

3.JIS B 2313 配管用鋼板製突合せ溶接式管継手

主として圧力配管、高圧配管、高温配管、合金鋼配管、ステンレス鋼配管及び低温配管に取り付けられる長手継目有管継手(シームあり)。

材質は、PT370W、PT410W、PT480W、PA12W、PA22W、PA23W、PA24W、PA25W、PA26W、PL380W、SUS304W、SUS316LWなど。

4.JIS B 2309 一般配管用ステンレス鋼製突合せ溶接式管継手

一般配管用ステンレス鋼鋼管の配管に取り付けられるステンレス鋼製の管継手。材質は、SUS304WDなど。

ステンレス鋼製溶接式管継手_修正(小)

→カタログダウンロードはこちら

5.JIS B 2321 配管用アルミニウム及びアルミニウム合金製突合せ溶接式管継手

主として、アルミニウム合金製の配管に取り付けられるアルミニウム合金製の管継手。材質は、A5082W、A5083Wなど。

→*一覧表ダウンロードはこちら

6.JIS B 2316 配管用鋼製差込み溶接式管継手

主として、圧力配管、高圧配管、高温配管、合金鋼配管、ステンレス鋼配管及び低温配管に、差し込み溶接によって取り付けられる鋼製の継目無管継手。

材質は、PT370、PT410、PS410、PT480、PA12、PA22、PA23、PA24、PA25、PA26、PL380、SUS304、SUS316Lなど。

→*一覧表ダウンロードはこちら

⑥SW製品

ベンカン機工では、これら6種類すべての管継手について、小径~大径まで様々な材質や肉厚の製品を製造販売しております。

管継手でお困りのことがございましたら、お気軽にご相談、お問い合わせください。
