機械試験「硬さ試験」

  • このエントリーをはてなブックマークに追加
  • Pocket
  • LINEで送る

管継手に付随する各種試験のうち、製品の機械的性質を調べる「機械試験」があります。

今回はベンカン機工で対応が可能な機械試験のうち「硬さ試験」についてご紹介いたします。

「硬さ試験」とは、硬さ試験機を用いて試験片や製品の表面に一定の荷重で硬質の圧子(ダイヤモンドなど)を押し込むなどして硬さを測定する試験です。

いくつかの種類があります。

ブリネル硬さ試験

球圧子を一定の試験力で試験片の試験面に押し込み、生じた永久くぼみの大きさから試験片の硬さを測定する試験です。
【ブリネル硬さ】は、試験において用いた試験力を永久くぼみの表面積で除した値をいいます。

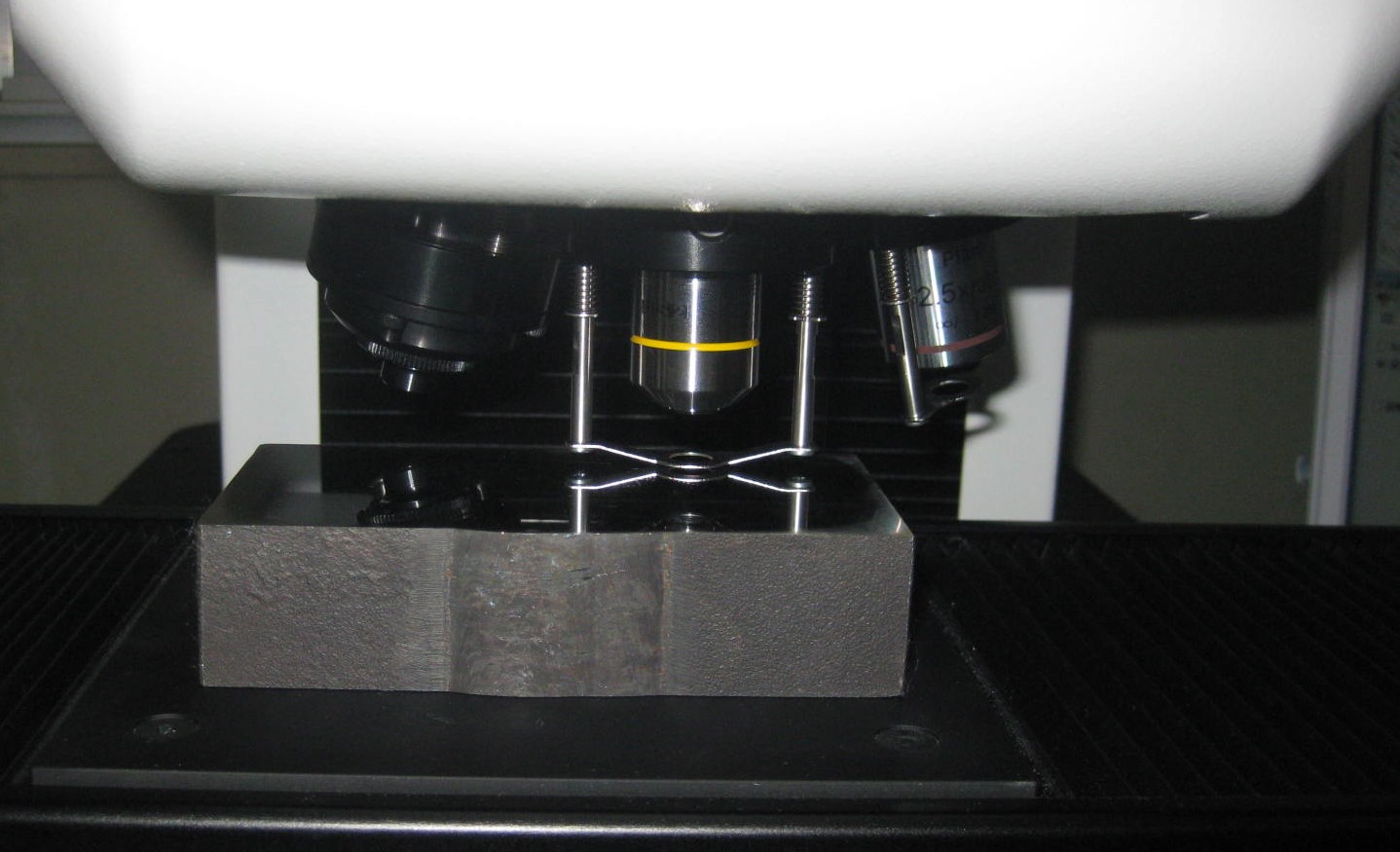

試料を試験機に乗せた状態

ビッカース硬さ試験

対面角136°の正四角すいのダイヤモンド圧子を一定の試験力で試験片の試験面に押し込み、生じた永久くぼみの大きさから試験片の硬さを測定する試験です。
【ビッカース硬さ】は、試験において用いた試験力を永久くぼみの表面積で除した値をいいます。

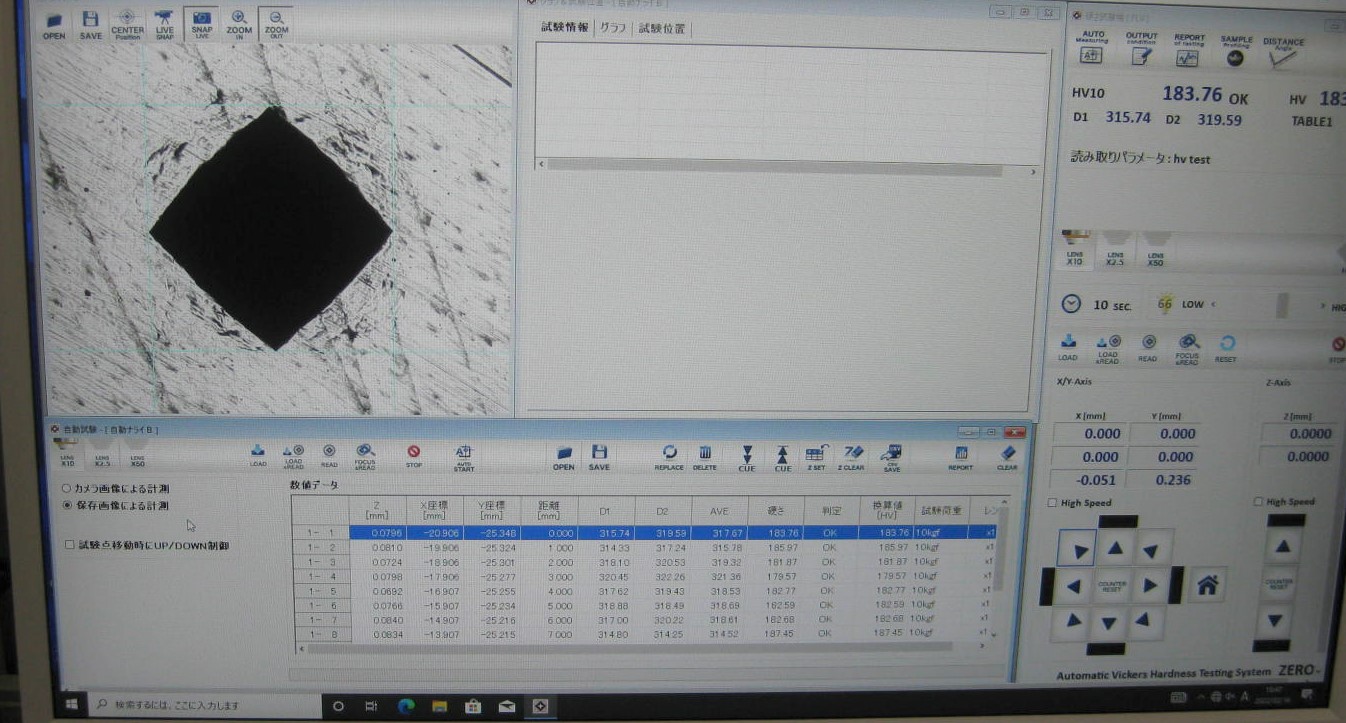

試験結果数値表示画面

ロックウェル硬さ試験

特定の形状、寸法の円すい状のダイヤモンド圧子、鋼球圧子又は超硬合金球圧子を、一定の初試験力で試験片の試験面に押し付け、更に一定の試験力まで力を加えて圧子を押し込み、再び初試験力に戻したときの圧子の侵入深さを、最初に初試験力を加えたときの侵入深さを基準にして測定し、その大きさから硬さを測定する試験です。
【ロックウェル硬さ】は、試験において前後2回の初試験力における圧子の侵入深さ h から、HR= a-bh で算出される値をいいます。
ここで、a及びbはロックウェル硬さのスケールごとに定められた固有値です。

手動式硬さ試験機

ベンカン機工では、上記試験が可能です。

製品に対するお客様の立会による試験も可能で、試験のみのご依頼もお受けしております。

今回は「硬さ試験」のご紹介でしたが、その他「引張試験」「曲げ試験」「シャルピー衝撃試験」、各種非破壊試験も可能です。
詳細はお気軽にご相談ください。

大阪工場 品質保証課
