FEM解析の設計支援

ベンカン機工では、古くよりFEM(Finite Element Method:有限要素法)解析を活用し、弊社製の汎用製品から特殊用途で用いられる継手製品の性能へフィードバックしています。主な用途として、成形加工と耐圧性能等の設計になります。特に耐圧性能は、継手製品にとって最も重要な性能であるとベンカン機工では考えています。

耐圧性能設計の方法として、実際の製品で水圧試験を実施する方法が用いられます。これは耐圧設計圧力下での継手の挙動(一定時間圧力に耐え、漏れが無いこと)を確認し、時には設計破裂圧力以上の加圧および破裂までの昇圧を行うこともあります。

実体試験のため、実際の圧力挙動を評価できますが、結果を得るための工数(製品製造、水圧試験体の組立、水圧試験等)が大きく、時間およびコスト面でのデメリットがあります。また、試験結果で設計変更が生じた場合の再検証となると、更に時間とコストに影響を与えます。

その他関連規格では、計算による形状設計等もありますが、それぞれ一長一短です。特に高圧の耐圧性能となると必要以上に継手本体厚さが厚肉傾向になり、継手の製造難易度のアップや有効内径の縮小による流量への影響などが懸念されます。

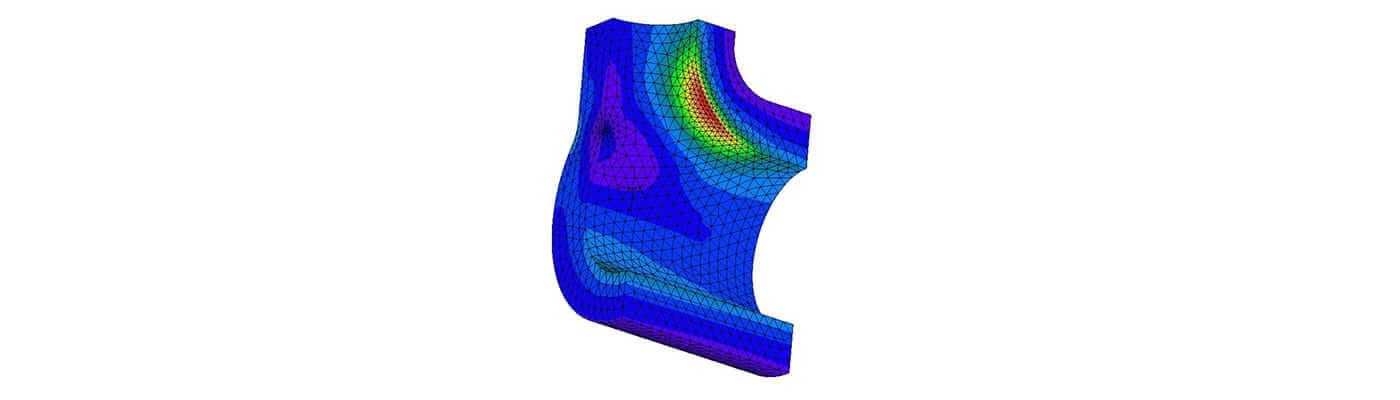

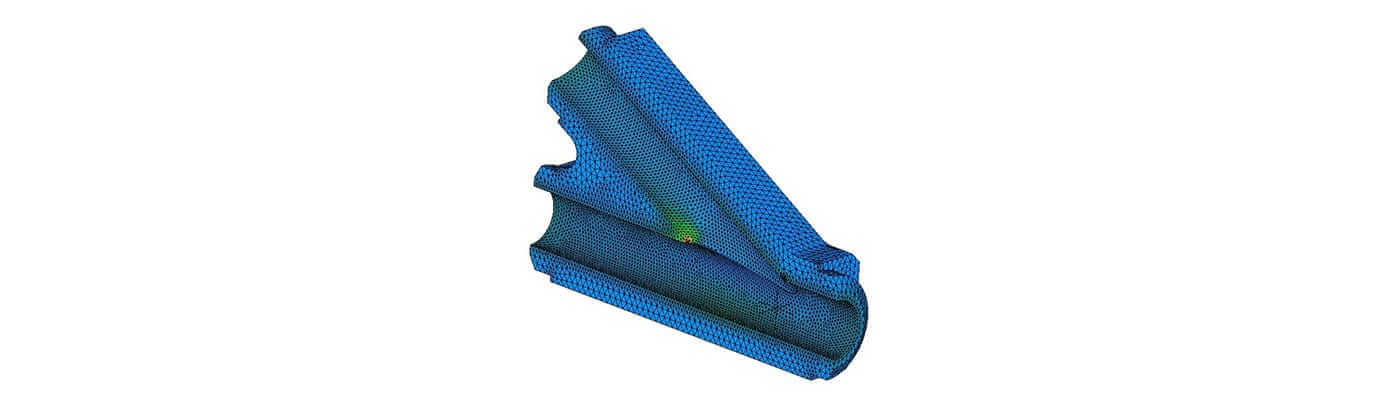

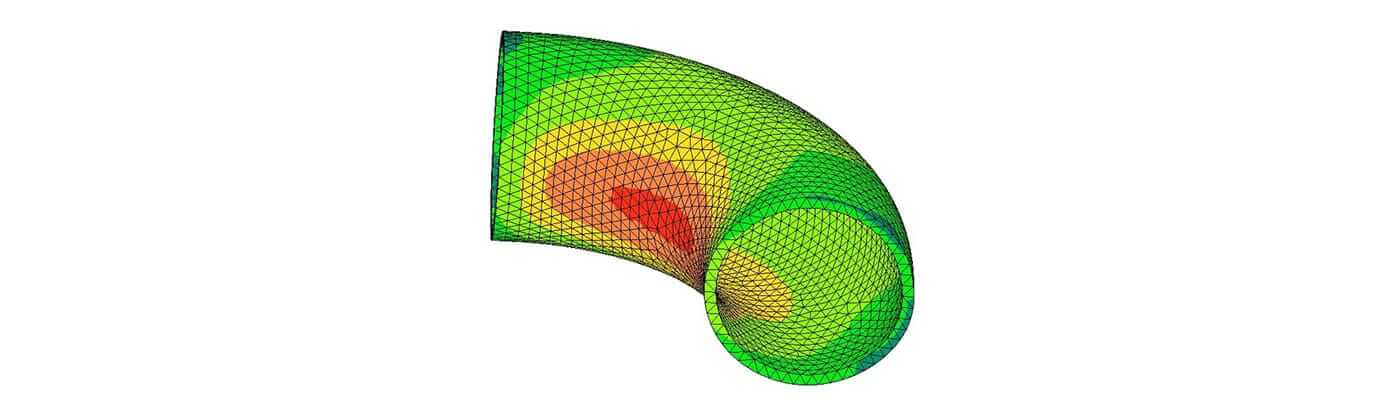

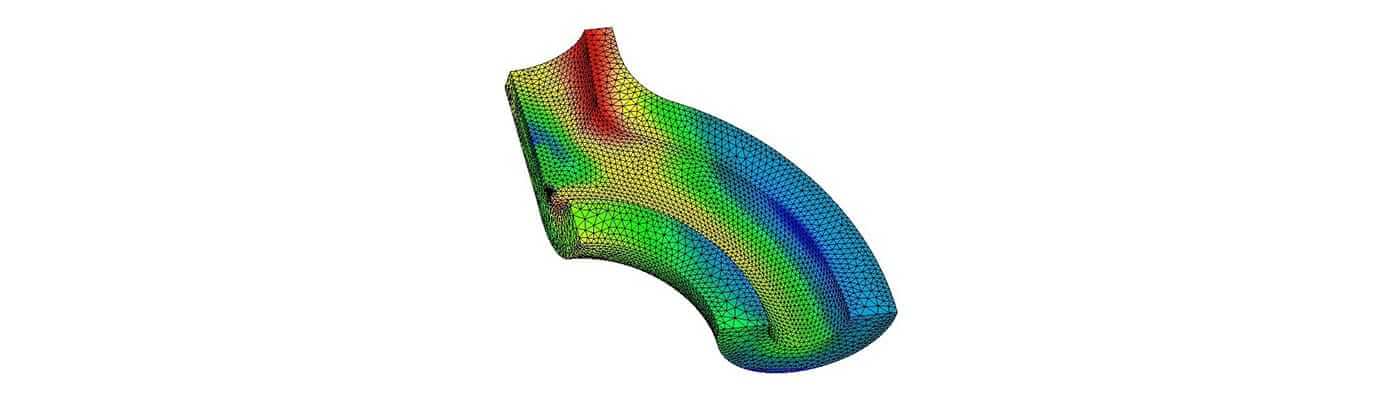

そこでベンカン機工では、FEM解析を用いた設計をお勧めしています。適用規格に沿った設計を我々選任スタッフが行います。それに加え、我々が蓄積している継手に関する技術を加えることで、施工しやすい等のメリットをご提供いたします。

設計した継手の製造も喜んでお受けいたします。材料調達から継手製造、試験・検査はもちろんのこと、弊社でのエンドユーザー様を迎えての製品立会にも対応いたします。
