管継手に関するASTM規格

ベンカン機工が製造・販売を行っております「溶接式管継手」の〝解説シリーズ〝と題しまして、溶接式管継手に関するあらゆる情報をお届けしたいと思います。

第３回目は、ベンカン機工が販売している溶接式管継手に関するASTM規格（アメリカ材料試験協会）について、ご説明をさせていただきます。

今回はASTM規格の内、Section 1 Iron and Steel Productsの規格についてです。

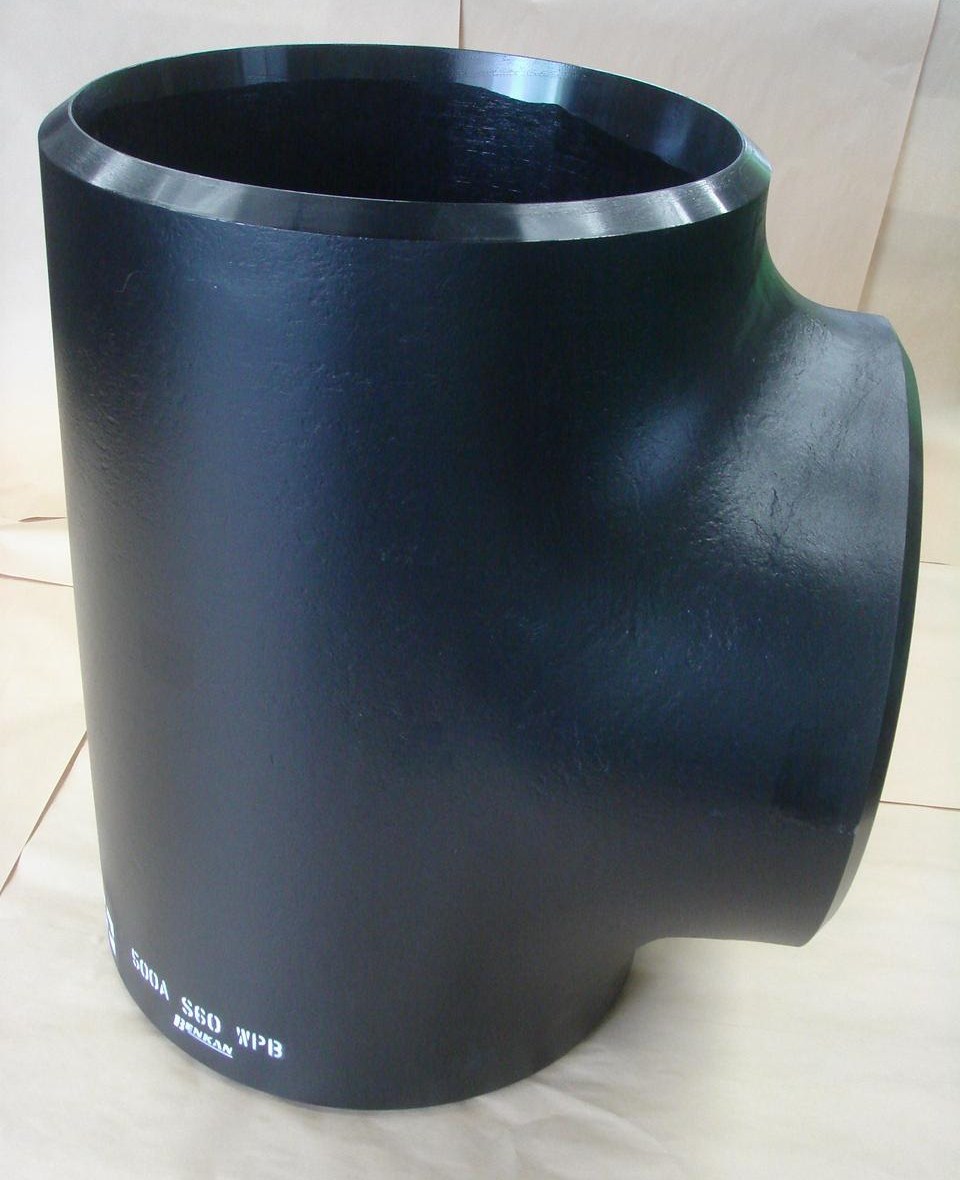

１．ASTM　A234/A234M（Piping Fittings of Wrought Carbon Steel and Alloy Steel for Moderate and High Temperature Service)

炭素鋼及び合金鋼製の高温配管用の管継手の規格。

材質はWPB、WPCの炭素鋼とWP1、WP12CL1、WP11CL1、WP11CL2、WP11CL3、WP22CL1、WP22CL3、WP24、WP5CL1、WP5CL3、WP9CL1、WP9CL3、WPR、WP91、WP911、WP92の合金鋼が規定されています。

CL１、CL2、CL3のクラス区分は強度区分を示しています。

また、材質の内、WP24とWP911の需要は少なく、合金鋼の内、WP5及びWP9は石油精製向、WP91、WP92は火力発電向けに多く使用されます。

また、溶接構造（鋼板を成形して溶接して製造するもの）は材質の後にWELDの略のWの記号が付与されます。

溶接部にはＲＴ又はＵＴの非破壊検査が規格で要求されます。

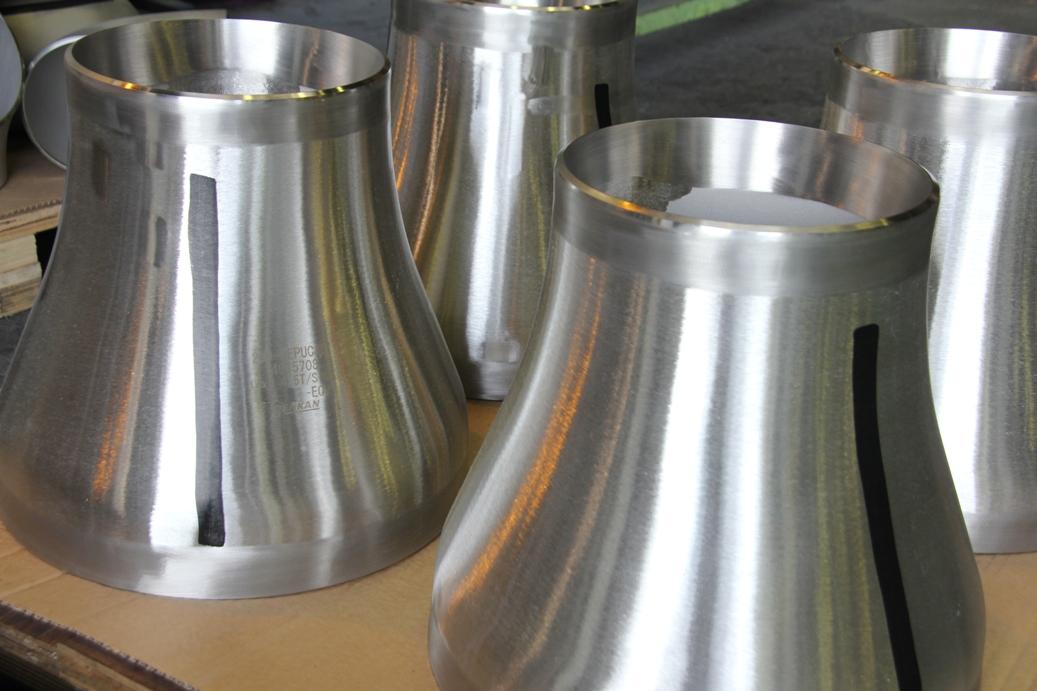

2．ASTM　A403/A403M（Wrought Austenitic Stainless Steel Piping Fittings）

オーステナイトステンレス鋼製の管継手の規格。

グレードについてWPグレードとCRグレードがある。WPグレードでの要求ほとんどとなっています。

材質は一般的な304、304L、316、316Lを初め多くの材質を規定しています。

また、溶接構造（鋼板を成形して溶接して製造するもの）は材質の後にWELDの略のWの記号が付与されます。

WPグレードの溶接部にはＲＴ又はＵＴの非破壊検査が規格で要求されます。

3．ASTM　A420/A420M（Piping Fittings of Wrought Carbon Steel and Alloy Steel for  Low- Temperature Service）

炭素鋼及び合金鋼製の低温配管用の管継手の規格。

材質はWPL6の炭素鋼とWPL9、WPL3、WPL8の合金鋼が規定されています。

この規格は低温で使用されるため、試験の要求があります。

また、溶接構造（鋼板を成形して溶接して製造するもの）は材質の後にWELDの略のWの記号が付与されます。

溶接部にはＲＴ又はＵＴの非破壊検査が規格で要求されます。

4．ASTM　A815/A815M（Wrought Ferritic, Austenitic/Ferritic, and Martensitc Stainless Steel Piping Fittings）

フェライトステンレス、フェライトオーステナイト（2相）ステンレス、マルテンサイトステンレス鋼製の管継手の規格。

グレードについてWPグレードとCRグレードがある。WPグレードでの要求ほとんどとなっています。

材質はWP430、WPS31803、WPS32750、WP410を初め多くの材質を規定しています。

フェライトオーステナイト（2相）ステンレスでは腐食に対する指数として孔食指数によりDuplexとSuper Duplexと区分けして呼ばれる事があります。

また、溶接構造（鋼板を成形して溶接して製造するもの）は材質の後にWELDの略のWの記号が付与されます。

WPグレードの溶接部にはＲＴ又はＵＴの非破壊検査が規格で要求されます。

5．ASTM　A860/A860M（Wrought High-Strength　Ferritic Steel Butt-Welding　Fittings）

高圧ガス、オイルの輸送及び分配配管用の高張力鋼の管継手の規格。

材質はWPHY42、WPHY46、WPHY52、WPHY60、WPHY65、WPHY70があります。

化学成分に厳しい要求があり、また衝撃試験や硬さ規定の要求もあります。熱処理条件含め、基本的にデリケートな管理が必要な材質になっています。

ベンカン機工では、これらの管継手について小径～大径まで様々な材質や肉厚の製品を製造販売しております。必要な認証、資格、技量を保持し、さまざまなご相談もお受けしております。
