レジューサの形状について

ベンカン機工が製造する管継手の種類の一つにレジューサがあります。レジューサは、径の異なる配管を接続するために使用される管継手です。今日は、このレジューサの形状について、種類と簡単な耐圧設計に関する技術的なお話をいたします。

管継手に関する日本産業規格（JIS規格）では、レジューサの形状は、同心[(C)：Concentric]、偏心[(E)：Eccentric]に分類されます。さらにJIS B 2311及びJIS B 2313のような鋼板を素材として製造が許容されているJIS規格では、以下のように１形と２形に分類されます。

• レジューサ１形：製品の両端に直管が有る
• レジューサ２形：製品の両端に直管が無い

表１にその形状の分類を説明します。海外規格では、レジューサ１形をベル形（bell-shaped）、レジューサ2形はコニカル（conical）と呼ばれています。

形　状	同　　　心	偏　　　心
1　形

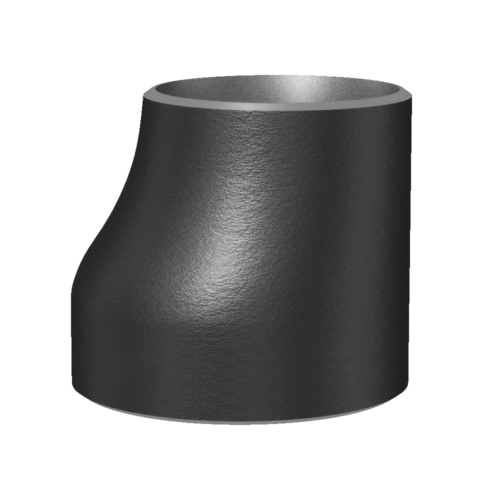

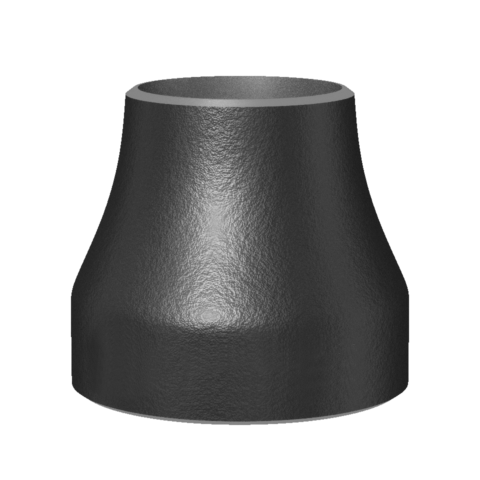

記　号	R(C)1	R(E)1
2　形

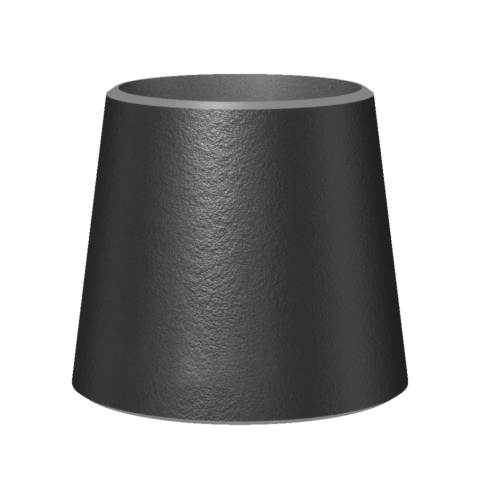

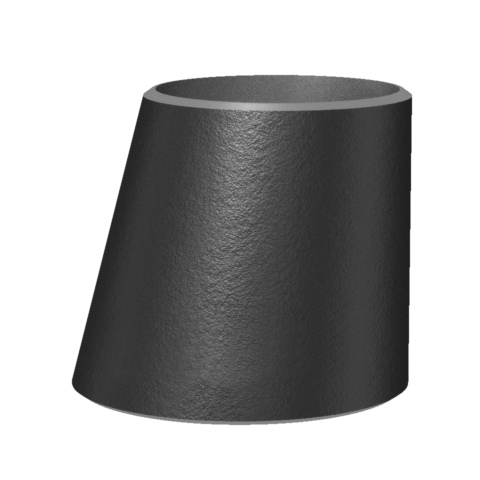

記　号	R(C)2	R(E)2
注意）JIS B 2311及びJIS B 2313では、これらのレジューサの記号について 記号の丸括弧は、省略してもよい。 レジューサ同心１形[R(C)１]、レジューサ偏心１形[R(E)１]については、１形の符号１を省略してもよい。 と規定されています。

表１：レジューサの種類

管継手に関するJIS規格及び各種法規における１形及び２形による形状の違いは、

１．形状が異なる事による耐圧特性の違い

２．配管設計・圧力容器設計における制限事項の違い

に関連します。

１の形状が異なる事による耐圧特性の違いについては、それぞれの管継手に関するJIS規格に要求される形式検査^*1（破壊試験）をJIS規格が定める区分に従い実施する必要が有ります。

ベンカン機工の様な管継手メーカでは各々の形状を分けて形式検査を行い、耐圧保証を検証しています。

詳細については既出の関連ブログ記事をご参照ください。

☞ベンカン機工ブログ「管継手の耐圧性能」

注*1：製造方法毎に複数の代表的なサイズ・肉厚のプロトタイプ試験体を内圧破壊試験でJIS規格に要求される耐圧性を有していることを確認する検査。

２の配管設計・圧力容器設計における制限事項の違いについては、プラント機器製作メーカ殿といったユーザーが関連法規、規準及び規格等に沿って設計を行っています。

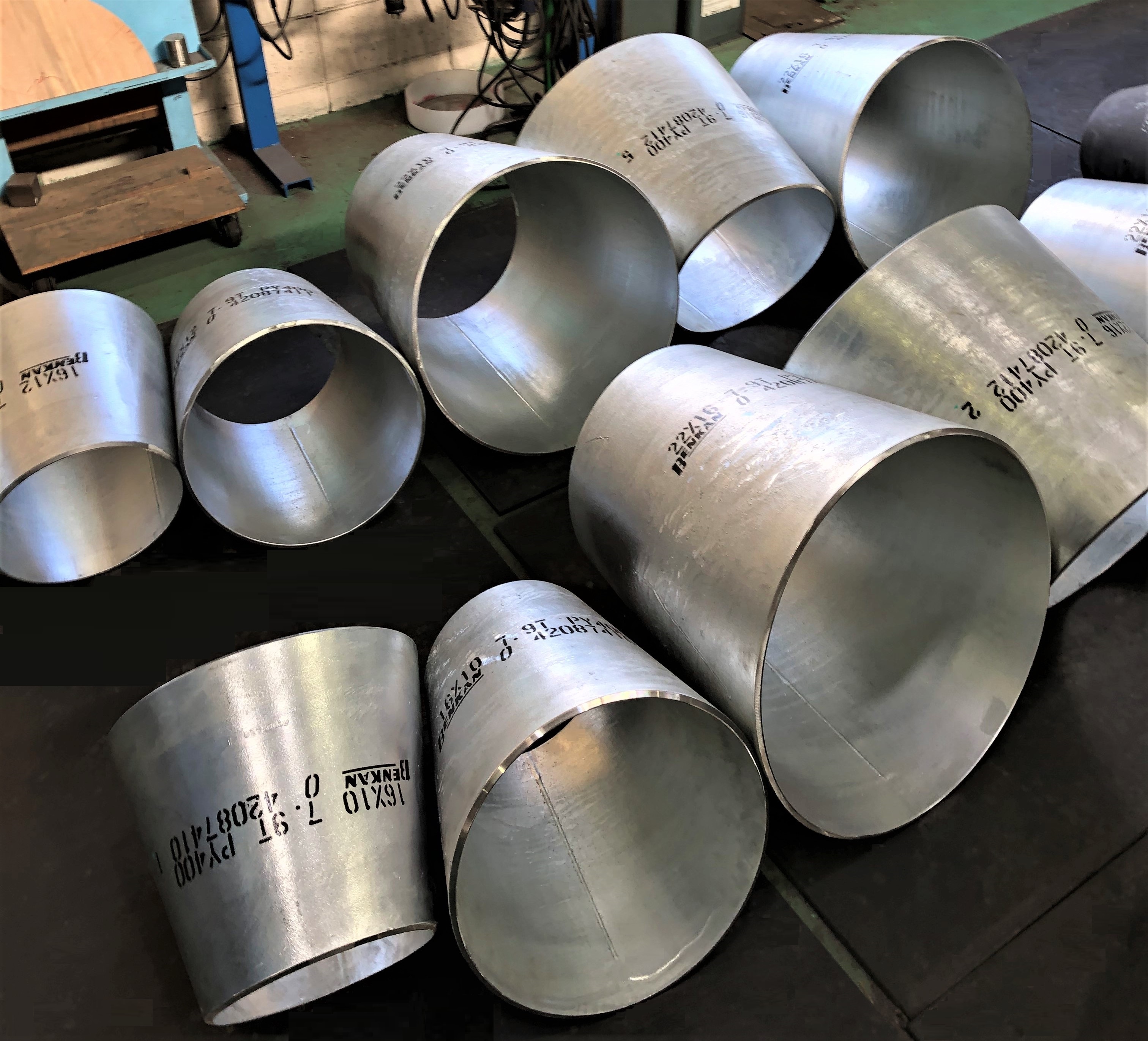

ベンカン機工では、ご紹介の1形及び2形のレジューサいずれも製造が可能です。

サイズや段落ちによってそれぞれ製造可否が異なりますが、様々なサイズでの製造実績がありますので、詳しくはお問い合わせください。
